Jun 04

Wir haben mal wieder diverse Getriebe in die Finger bekommen.
Eines war geschätzt Baujahr um 2002 herum und wird hier mal leicht bebildert.

Zu sehen hier eine gravierende Änderung am 5. Gang.
Die Sicherung erfolgt nun nicht mehr über eine Mutter, sondern kommen nun Segering und Sprengring zum Einsatz.
Das Gangrad des 5. Ganges ist nun auch anders geformt und hat zudem an der Unterseite eine weiter Einkerbung um Öl zuzuführen.
Das Lager im 5.Gang ist entfallen und auch der Lagerring ist Geschichte.

Eine Messinggabel hat nun eine andere form – eher unkritisch ;)

written by Fighterbomber

Feb 04

Hier haben wir mal ein paar schlecht belichtete Bilder des Halters von Citroen Sport.

Preis etwa 60 Euro incl. Versand.

written by Fighterbomber

Aug 21

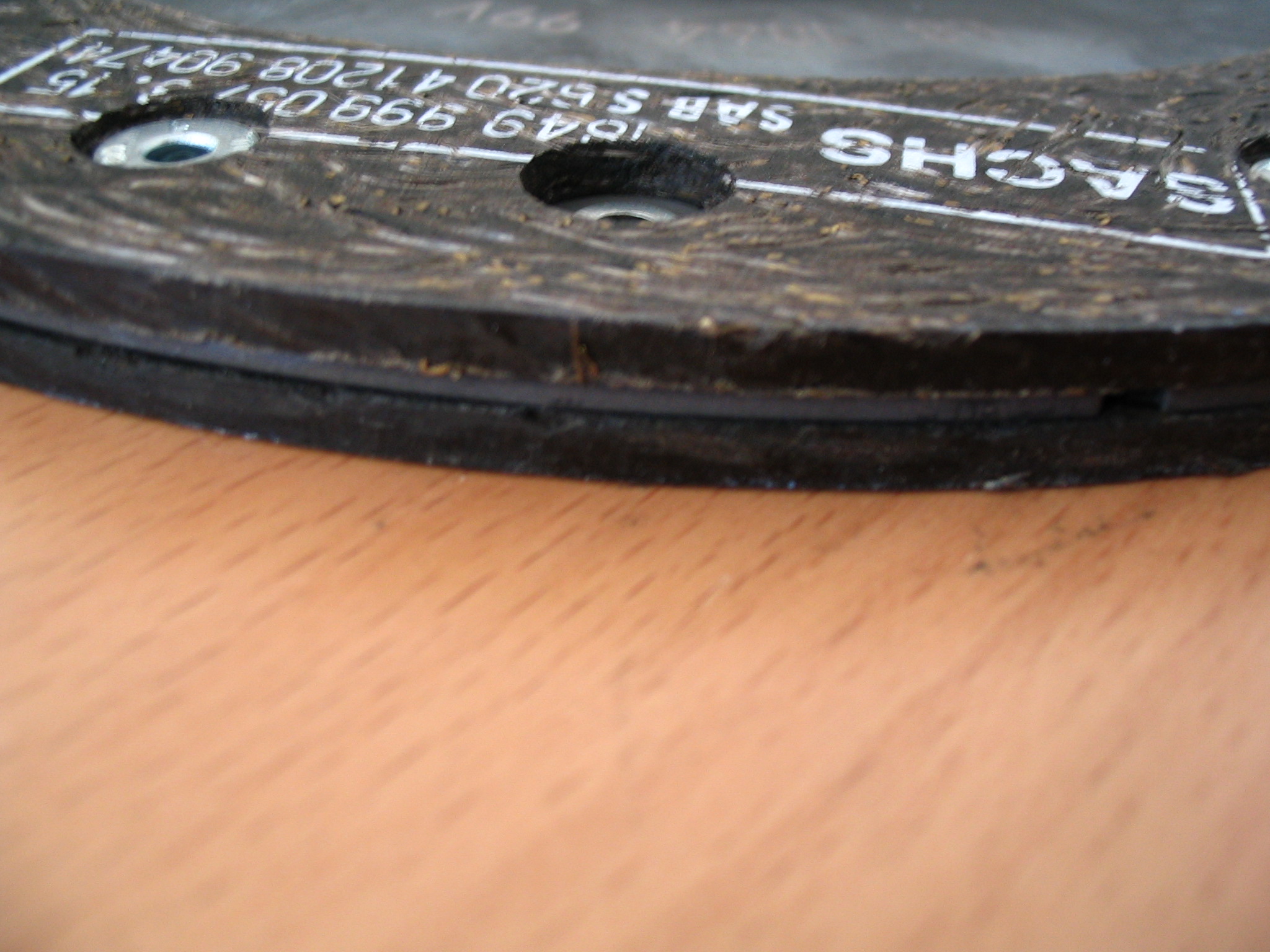

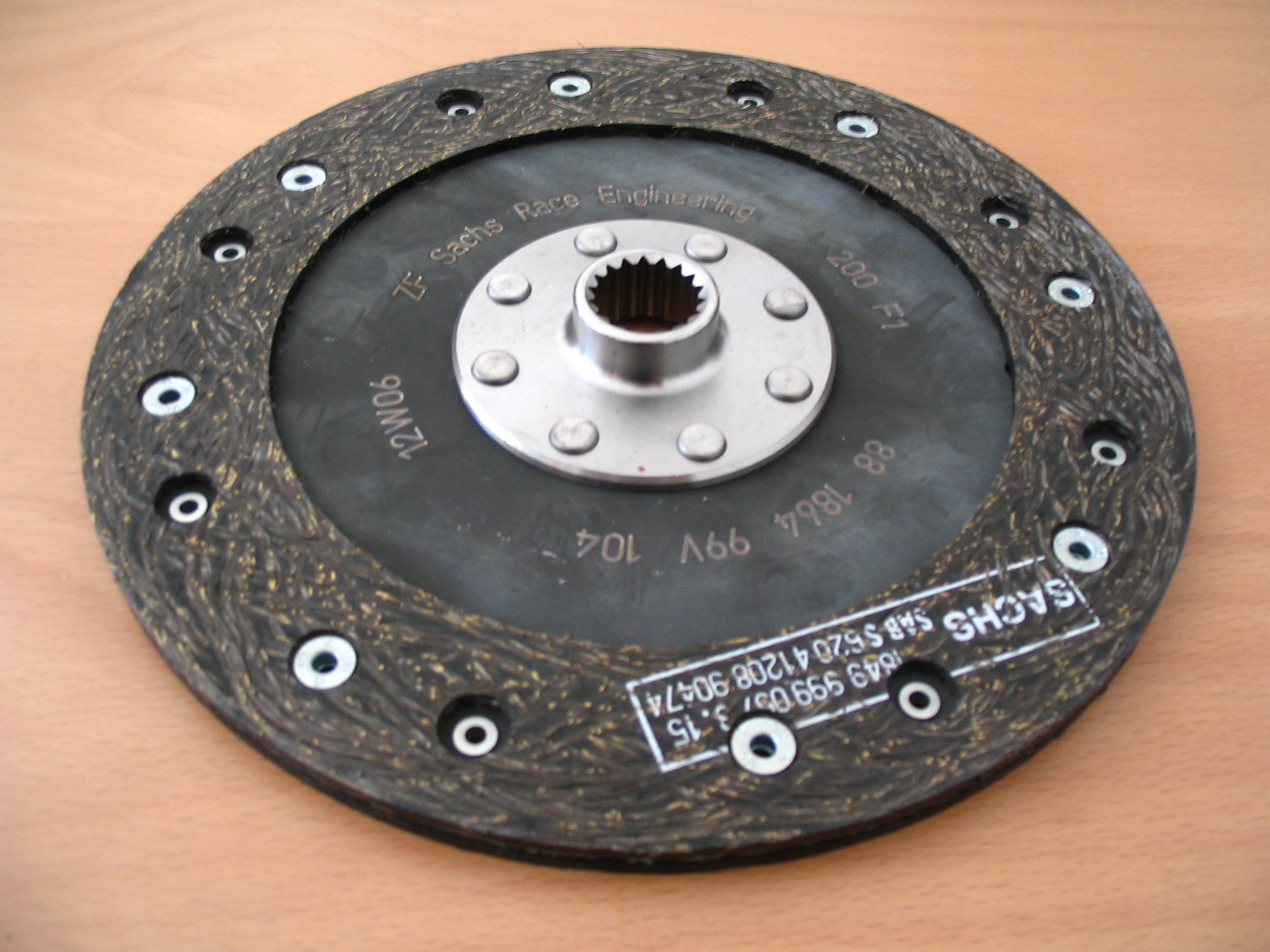

Hier haben wir von Blue106 Bilder zur Verfügung gestellt bekommen, welche die 280nm Version der Sachs Sportkupplung zeigen. Rein optisch würde ich diese der Alcon vorziehen. Preislich liegt diese Scheibe bei 280 Euro. Ein Mehrpreis der sich sicher lohnt.
Besonders positiv fallen mir die Materialstärken auf dem 3. Bild auf. Ok es gibt wieder einige die etwas gegen das Gewicht haben – aber für die Fraktion die keine wartungsintensive Mehrscheibenkupplung haben möchte, sicher bisher die beste Wahl.

written by Fighterbomber

Aug 01

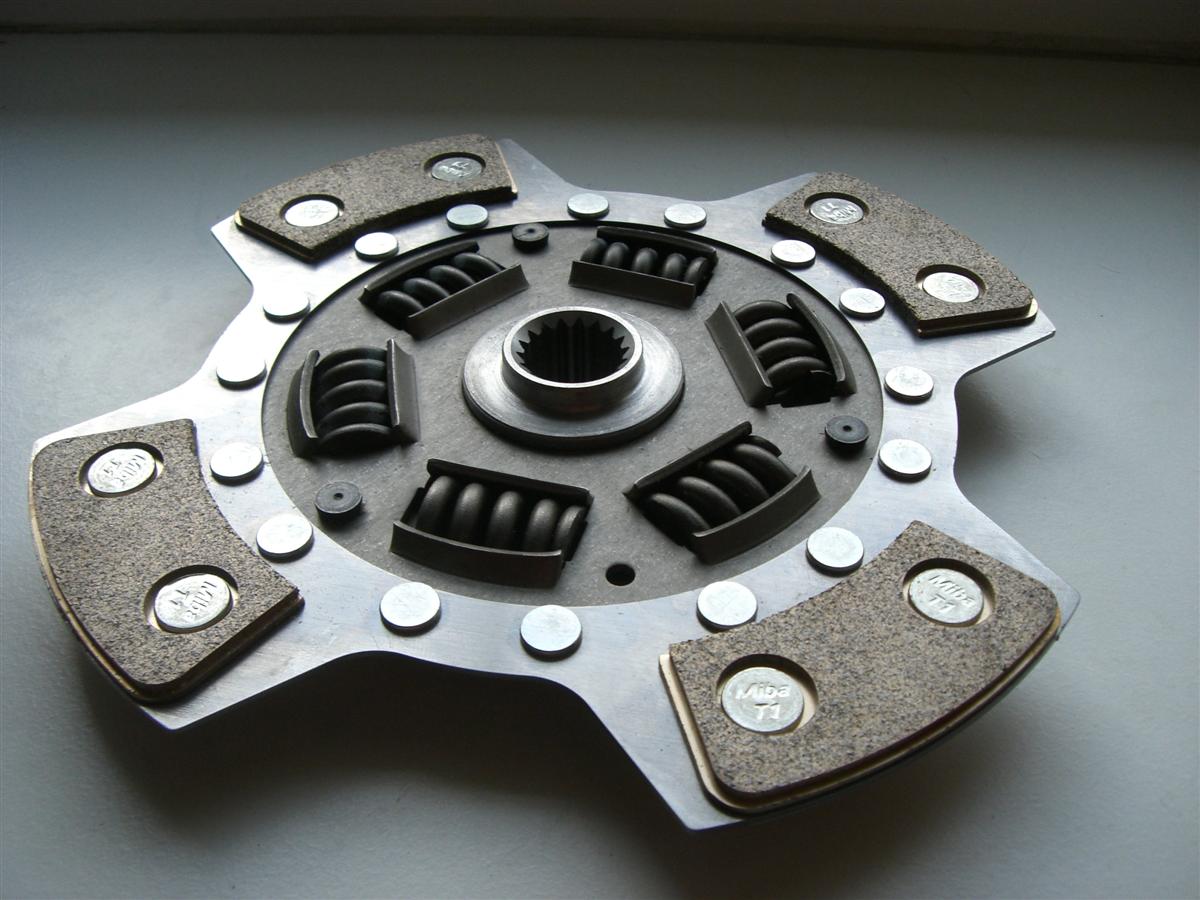

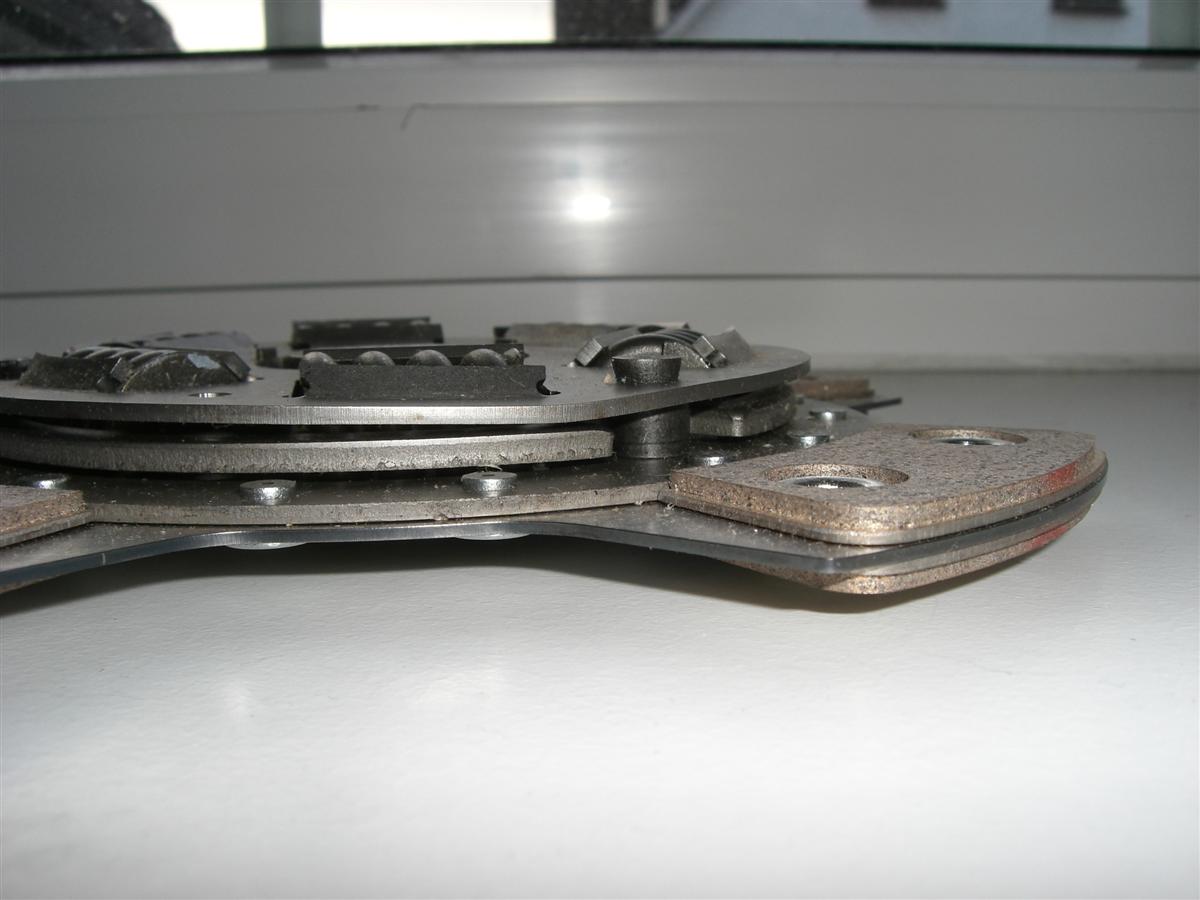

Als Ersatz für meine ständigen Kupplungsprobleme habe ich mir mal dieses Exemlar aus dem Hause Alcon angeschafft. Anzahl der Nieten, Materialstärke und Verarbeitung allgemein ist durchaus positiv.
Kleine Abzüge bei dem Stanzen der Oberteile wie auf den Bildern zu sehen (etwas ungenau).
Preis belief sich ende 2007 auf etwa 250 € für die Mitnehmerscheibe und dürfte wie jedes Jahr immer ein paar Euro teurer werden.

written by Fighterbomber

Aug 01

Hier haben wir uns mal eine günstige Reibscheibe gekauft. Nach einem Test würde ich den verwendeten Belag als nicht tauglich für 1/4 Meile Anwendungen ansehen. Vielleicht zerfetzt nicht gleich alles, jedoch neigt sie enorm schnell zum Durchrutschen.

Preis war Mitte 2007 etwa 110€

written by Fighterbomber

Aug 01

AP Racing Wheler Raod
Coventry, CV3 4LB,
England
Tel: +44 (0) 24 7663 9595
FAX: +44 (0) 24 7663 9559
Email: sales@apracing.co.uk
www.apracing.co.uk

Angaben:

CP7372-NE90-SF
Clutch-184SINx2-EHRxND
Belastung: 438 NM

Hinweis:
Die Angaben beziehen sich nur auf die Kupplung, eine Schwungscheibe ist nicht im Lieferumfang. Schwungscheibe ist eine erleichterte 200mm (186mm).
Erhältlich ist das gesamte Kit bei GMC Motorsport.

Preis: £620 (931 Euro + 17% VAT + Versand)

Hier noch mal das Gewicht der einzelnen Teile:

  • Kupplung incl. Schwungscheibe: 5270g
  • Kupplungsscheibe: 525g (es sind zwei verbaut, also 1050g)
  • kleiner Ring: 550g
  • großer Ring: 978g
  • Druckplatte: 1135g
  • Bolzen: 21g

written by SpaceDragon

Aug 26

Hier möchte ich nochmal auf die unterschiedlichen Ausführungen des Differentials im MA Getriebe kommen. Der kleinere Differentialkorb ist vornehmlich in den etwas schwächer motorisierten Modelle verbaut worden – der große Differentialkorb meist ab 90 PS aufwärts seit 1992. Das ist nur eine grobe Einschätzung von mir. Im Citroen Ax Gti mit 1,4 Liter mit 90 Ps wurden beide Varianten verbaut. Bisher konnte ich jedoch dort keine Schlüsse auf das Baujahr ziehen. Dafür kann ich ganz sicher sagen das alle 1,6 Liter Modelle einen großen Differentialkorb hatten die ich bisher geöffnet habe. Nun folgen einige Gegenüberstellungen des Differentials klein zu groß.

Außerdem folgen nun Bilder die verdeutlichen das es möglich ist, die Übersetzung der schwächer motorisierten Motoren auch auf die größeren Differentiale zu bekommen. Dies geschah bei mir mit einer Ausnahme immer mit folgendem Equipment. Ein Brenner für eine Propangasflasche so wie eine 20to Presse. Das letzte Rad konnte ich leider nicht vom großen Differential bekommen ohne es zu zerstören, wie auf den letzten Bildern zu sehen. Nein ich habe dort nicht nur mit dem Meißel reingeprügelt. Ich habe bis auf den letzten Millimeter mit einer dünnen Flex/Trennscheibe reingeschnitten und dann mit dem Meißel den Ring gesprengt. Das Tellerrad war kein seltenes und somit über.

written by Fighterbomber

Aug 25

Hier zeigen wir einmal wie wir uns das verbessern des Differentials vorstellen. Leider ist nicht alles in einer Hobbygarage möglich aber sicher recht günstig von Fachleuten zu machen.

Wir haben bereits das Wunschzahnrad verbaut und zusätzlich mit Loctite 638 verklebt.

Aus der Vergangenheit wissen wir leider das soein Tellerrad bei zu viel anliegender Leistung durchaus in der Lage ist durchzurutschen. Bei Turboumbauten und Fahrzeugen ab 160Ps und sportlicher Fahrweise sicher schon mal aufgetreten. Mag sich anfühlen wie eine durchrutschende Kupplung im 1. Gang – tritt auch meist nur in jenem auf. Um dieses zu umgehen haben wir uns für die doppelte sicherheit entschieden indem wir einerseits verkleben und zudem auch noch verstiften. Bevor gleich jeder zum Bohrer oder fräser greift sollten wir Euch warnen. Der Differentialkorb ist butterweicher Guß und das Tellerrad ordentlich gehärteter Stahl. Mit einer einfachen Standbohrmaschine ist da nix zu machen. Das Werkzeug treibt es dabei immer ins weichere Material rüber.

Wir haben einen Passtift, welcher auch nicht so einfach in der richtigen größe zu bekommen ist. Dieser ist nun 60mm lang, obwohl wir nur 20mm tiefe Löcher haben fräsen lassen. Hilft nur absägen oder passend kaufen.

Ob hier nun Loctite Sinn gemacht hat oder nicht war uns hier eigentlich egal. Rein damit und mit der Presse die Stifte rein. Anschließend wurden die Stifte verschweißt ( Durch die Temperaturen beim Schweißen dürfte das Loctite schon wieder gelitten haben – ist bis 150° beständig )

written by Fighterbomber

Aug 25

Hier haben wir ein paar Bilder mit den gröbsten Unterschieden der 5. Gänge im MA Getriebe.


Hier sind 2 verschieden junge Wellen zu sehen – auffällig rechts die Zähne auf welchen der 5. Gang sitzt ( Länge )

unterschied2gr.jpg unterschied3gr.jpg

Hier die Höhe der Gangräder unterschiedlicher Baujahre ( Rechts älter 2CA Baureihe )

unterschied4gr.jpg unterschied5gr.jpg

Falscher Gang auf der älteren ( Kürzere Verzahnung ) Welle


Schön zu sehen das der Sicherungsring nun nicht mehr in die Nut passt. Zudem fehlt auch noch die übliche gewölbte unterlegscheibe ( Wirkt Federnd )

unterschied7gr.jpg unterschied8gr.jpg

Hier der richtige Gang auf der Welle. Scheibe und sicherungsring passen.

written by Fighterbomber

Jun 11

Um etwas leichter zu verstehen was im Getriebe vom Peugeot 106 und Citroen AX / Saxo eigentlich vorgeht wenn man den Schaltknauf bewegt, habe ich folgende Dokumentation mit Bildern verfasst.
Zuerst widmen wir uns dem Zerlegen des Getriebes.
Vorraussetzung für Arbeiten am Getriebe ist absolute Sauberkeit.
Alles zerlegen, reinigen und vor dem Einbau in das zuvor gereinigte Gehäuse wieder einölen und zusammenstecken um Schäden zu vermeiden.
Zum Verdeutlichen wie sauber es sein muss der Verbrauch für Reinigungsmaterial:

  • 4 Dosen Bremsenreiniger
  • Lappen ohne Ende und 3 Küchenrollen Papier

Die Arbeit ist schmutzig und ölig – wer das nicht mag sollte es lassen :-)


Vorraussetzung ist das das Getriebe nicht mehr am Motor hängt. Somit ist auch kein Öl mehr im Getriebe. Man entferne den Deckel des 5. Ganges, welcher mit 3 Schrauben befestigt ist.


Darunter ist der 5. Gang mit der dazugehrigen schaltgabel angebracht. Je nach Baujahr des Getriebes ist eines der Zahnräder mit einer normalen Mutter oder mit einer runden Spezialmutter befestigt, welche nur mit Spezialwerkzeug oder einer großen Wasserpumpenzange zu lösen ist. Die Ausführungen kann man weiter unten in dieser Dokumentation noch sehen. Damit sich die Gangräder beim Lösen der Mutter nicht mitdrehen, ist es üblich 2 Gänge gleichzeitig einzulegen. Das ist natürlich normalerweise nicht möglich aber kann wie folgt gemacht werden:

Der Sicherungssplint der Schaltgabel vom 5. Gang muß entfernt werden um diesen trotz eines weitern eingelegten Ganges manuell einzulegen.


Sprich man schaltet das Getriebe in den 3. Gang und drückt von Hand mit der oberen, nicht mehr auf der welle fixierten, Schaltgabel zusätzlich den 5. Gang rein. Somit drehen sich im Getriebe die Wellen nicht mehr und man kann die Mutter lösen.

12.jpg 13.jpg

Alleine ist das etwas schwierig, wenn man keinen Platz zum Verkanten / Fixieren des Getriebes hat.
Nachdem die Mutter ab ist kann man alles abnehmen was sich darunter befindet. Merkt Euch die Reihenfolge damit anschließend wieder alles zusammengebaut werden kann wie es gehört.
Das zweite Gangrad ist mit einem Sicherungsring befestigt, welchen man mit einem etwas größerem Schraubendreher entfernen kann. Anschließend ist das Gangrad meist nur mit einem Abzieher zu entfernen.
Hierfür reicht auch ein recht billiger Abzieher, da das Gangrad nicht so extrem fest sitzt.

Wichtig !!!

Beim Abnehmen ist Vorsicht geboten. Der Mechanismus besteht aus einigen Kleinteilen welche unkoordiniert wegfliegen können. Somit bitte die Schaltgabel mit der Synchronisation und dem darunterliegendem Gangrad auf einmal herunterziehen und vorsichtig ablegen. Die Funktion der Synchronisation wird weiter unten im Beitrag behandelt.

Darunter befinden sich Klammern, welche die Lager der Wellen in Position halten.
Diese müssen für das weitere Zerlegen entfernt werden. Hierfür die 4 Torx Schrauben herausdrehen.


Nun kann man die Klammern abziehen. Anschließend ist es wichtig den Rückwärtsgang-Schalter auszubauen, da man sonst die glocke nicht abgezogen bekommt. Jetzt nur noch rundherum die ganzen Schrauben mit 13er Kopf lösen.


Nachdem die Glocke abgenommen ist ( Wenns schwerer geht und wirklich alle Schrauben und der Gangschalter Herausgedreht sind kann man etwas hebeln, da die Dichtungsmasse natürlich auch etwas kleben kann.
Folgender Anblick bietet sich euch wenn die Glocke ab ist.


Wie folgt wird vorgegangen um das Getriebe weiter abzurüsten.
Entfernt die Einzelteile des Rückwärtsganges.


Anschließend den Sicherungsbolzen für den Betätigungshebel des Rückwärtsganges und den Hebel selbst entfernen.

2.jpg 3.jpg

Nun den Befestigungsstift des Schaltfingers nach außen austreiben.


Schaltwelle, Dichtung sowie Federn mit Tellern ( Je nach Ausführung ) Entfernen.


Entfernen des Sperrbügels


Antriebswelle und Abtriebswelle komplett mit Radsätzen, Schaltgabeln und Schaltstangen ausbauen .


Entfernen der Zwischenplatte. Schraubenzahl variiert je nach Baujahr und Ausführung.
Schrauben sind mit Schraubensicherung eingesetzt und meist in den unteren Gewindegängen Korrodiert.

Das macht die Sache nicht wirklich einfach – Gutes Frühstück Vorraussetzung.


Entfernen des Differentialrades und dem Sicherungsstift des Rückwärtsganghebels mit Feder.
Wichtig – beides vor dem Befestigen der Zwischenplatte wieder einsetzen, sonst springt der Rückwärtsgang von alleine wieder heraus – tut er das auch so mal neu nehmen ;)


Bisher haben wir das Getriebe so weit abgerüstet das man an das Differential kommt. Leider reicht es nicht nur das verbleibende Teil zu tauschen wenn man das “Differential” tauschen möchte. Die Übersetzungen in den Getrieben variieren von ganz kurz bis sehr lang. Wenn man z.B. für den Getriebetyp 13/59er Diff liest ist damit gemeint das das große Zahnrad des Differentials 59 Zähne hat und die dazugehörige Welle auf der sich die Gangräder befinden 13 Zähne.
